爆破片装置是断裂型安全泄压装置，由爆破片和夹持器两部分组成。爆破片是在标定爆破压力及温度下爆破泄压的元件，夹持器则是在容器的适当部位装接夹持爆破片的辅助元件。爆破片是防止压力设备发生超压破坏的重要安全装置，广泛应用于化工、石油、轻工、冶金、核电、除尘、消防、航空等工业部门。
高性能爆破片型式及其工作原理
正拱型爆破片的受力示意按照结构型式来分类，爆破片主要有三种，即平板型、正拱型和反拱型。平板型爆破片的综合性能较差，主要用于低压和超低压工况，尤其是大型料仓。正拱型和反拱型的应用场合较多。对于传统的正拱型爆破片，其工作原理是利用材料的拉伸强度来控制爆破压力，爆破片的拱出方向与压力作用方向一致。
在使用中发现，所有的正拱型爆破片都存在相同的局限：爆破时，爆破片碎片会进入泄放管道；由于爆破片的中心厚度被有意减弱，易于因疲劳而提前爆破；操作压力不能超过爆破片最小爆破压力的65%。由此导致了反拱型爆破片的出现。这种爆破片利用材料的抗压强度来控制其爆破压力，较之传统的正拱型爆破片，其具有抗疲劳性能优良、爆破时不产生碎片且操作压力可达其最小爆破压力90%以上的优点。细分之下，反拱型爆破片包括反拱刻槽型、反拱腭齿型以及反拱刀架型等。
爆破片的分类：
平板型爆破片：平板型爆破片由塑性金属或石墨制成，前者因壁薄受载后呈凸形引起拉伸破坏，后者则引赶剪切或弯曲破坏。用于压力不高及压力较稳定的场合，目前己较少使用。

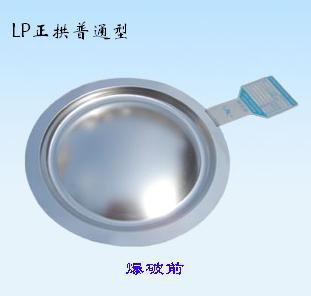

普通正拱型爆破片：
普通正拱型爆破片由单层塑性金属材料制成，凹面侧向着介质，容器超载后爆破片拉伸破坏。适用于静载中压或高压容器。
开缝正拱型爆破片：
开缝正拱型爆破片由两片曲率相同的普通正拱型爆破片组合而成，凹面倒向着介质。与介质接触的一片由耐介质腐蚀的金属或非金属材料制成，不开缝槽，另一片由金属材料制成，拱型部分开设若干条穿透的槽隙，槽隙沿径向分布，两端为小孔，通过变动槽孔的疏密可调节爆破片的爆破压力。这种爆破片适用于中高压静载荷，介质有腐蚀性的容器。
反拱型爆破片：
反拱型爆破片由单层塑性金属材料制成，凸面侧向着介质，受载后引起失稳破坏。失稳翻转后被装设在原凹面的刀具切破或整片脱落弹出。由于其失稳爆破压力对疲劳不敏感，适用于承受脉动载荷的压力容器。
夹持器的作用：
提供一个与容器安全泄放量相当的介质泄放管口；
保证爆破片周边夹持牢靠、密封严密；
与爆破片元件匹配，使之在标定爆破压力爆破泄压。
爆破片的使用方法主要有：
替代安全阀作为保护装置单独使用；
串联安装在安全阀进口和容器之间；
串联安装于安全阀出口侧；
与安全阀串联、并联组合来改善防护装置的性能。
