|
PTFE螺丝的性能特点 聚四氟乙烯(PTFE)使用条件行业化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能及高纯产品生产（如离子膜电解），粘稠物料输送与操作，卫生要求高度严格的食品、饮料等加工生产部门。
介质氢氟酸、磷酸、硫酸、硝酸、盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀性化学介质。
温度-20～250℃，允许骤冷骤热，或冷热交替操作。
-20～250℃（-4～＋482°F）
压力-0.1～6.4Mpa（全负压至64kgf/cm2）
-0.1～6.4Mpa（Full vacuum to 64kgf/cm2）
耐高温——使用工作温度达250℃。
耐低温——具有良好的机械韧性；即使温度下降到-196℃，也可保持5%的伸长率。
耐腐蚀——对大多数化学药品和溶剂，表现出惰性、能耐强酸强碱、水和各种有机溶剂。
耐气候——有塑料中最佳的老化寿命。
高润滑——是固体材料中摩擦系数最低者。
不粘附——是固体材料中最小的表面张力，不粘附任何物质。
无毒害——具有生理惰性，作为人工血管和脏器长期植入体内无不良反应
PTFE是由四氟乙烯单体聚合而成的聚合物，是一种类似于PE的透明或不透明的蜡状物，其密度为2.2g/cm3,吸水率小于0.01%。它的化学结构与PE相似，只是聚乙烯中的全部氢原子都被氟原子所取代。由于C-F键键能高，性能稳定，因而其耐化学腐蚀性极佳，能够承受除了熔融的碱金属、氟化介质以及高于300℃的氢氧化钠之外的所有强酸（包括王水），以及强氧化剂、还原剂和各种有机溶剂的作用；PTFE分子中F原子对称，C-F键中两种元素以共价键结合，分子中没有游离的电子，使整个分子呈中性，因此它具有优良的介电性能，而且其电绝缘性不受环境及频率的影响。它的体积电阻大于1017健?m，介电损耗小，击穿电压高、耐电弧性好，能在250℃的电气环境下长期工作；因PTFE分子结构中没有氢键，结构对称，所以它的结晶度很高（一般结晶度为55%~75%，有时高达94%），使PTFE耐热性能极好，其熔融温度为324℃，分解温度为415℃，最高使用温度为250℃，脆化温度为-190℃，热变形温度（0.46MPa条件下）为120℃。PTFE的力学性能良好，其拉伸强度为21~28MPa，弯曲强度为11~14MPa，伸长率为250%~300%，对钢的动静摩擦系数均为0.04,比尼龙、聚甲醛、聚酯塑料的摩擦系数都小。

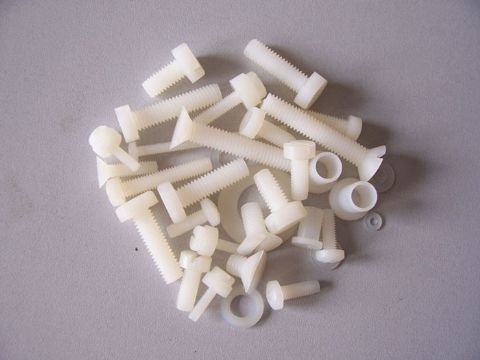

我公司可最小规格可以生产M3以上的精细的PTFE螺丝，并配套螺母，垫片，产品类型涉及单头，双头，圆型，六角头等常规或者异性PTFE螺丝。
|
怎样找？
