产品详情

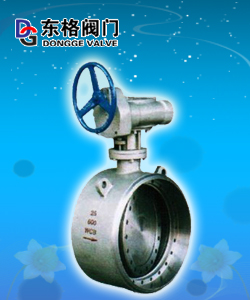

产品名: 焊接式硬密封蝶阀
型号: D363H
口径: DN100-DN1200
压力: 1.0-4.0MPa
材质: 铸钢、不锈钢
一、产品概述
我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、特点
１、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
２、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
３、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
三、主要技术参数
公称通径
DN(mm)
100～1400
公称压力
PN(MPa)
1.0
1.6
2.5
4.0
试验压力 Ps(MPa)
强度试验
1.5
2.4
3.75
6.0
密封试验
1.1
1.76
2.75
4.4
气密封试验
O．5～0.8 MPa
适用介质
水、油品、蒸汽、煤气、酸、碱等
适用温度
-196℃～≤600℃
四、主要零部件材料
名称
材料
阀体
碳钢、不锈钢、铬钼钒钢
阀板
碳钢、不锈钢、铬钼钒钢
阀杆
2Cr13不锈钢、铬钼钒钢
密封圈
不锈钢、软硬层叠式金属片
阀座
不锈钢、堆司太立等硬质合金
填料
柔性石墨
注：工作温度在 -196 ℃ 时采用长颈结构， H1可以根据用户需求决定，并在型号前加 “ D ” 。
五、D363H/663H/963H/-10/16/25/40/C、P、R焊接式硬密封蝶阀连接尺寸
通径
主要尺寸
1．OMPa
1.6MPa
2.5MPa
4.0MPa
mm
inch
L
H
H 7
D
D
D
D
100
4
190
115
255
112
112
114
116
125
5
200
130
295
138
138
140
142
150
6
210
145
310
162
164
166
168
200
8
230
175
380
212
214
216
219
250
10
250
210
400
263
265
267
271
300
12
270
235
460
314
316
318
322
350
14
290
270
510
364
367
370
374
400
16
310
300
545
415
418
421
426
450
18
330
330
620
466
469
472
477
500
20
350
370
650
516
519
522
528
600
24
390
430
680
617
620
525
632
700
28
430
470
780
719
722
728
835
800
32
470
530
860
820
823
830
841
900
36
510
580
900
92
924
931
945
1000
40
550
650
980
1022
1026
1034
1048
1200
48
630
765
1100
1222
1229
1240
1257
