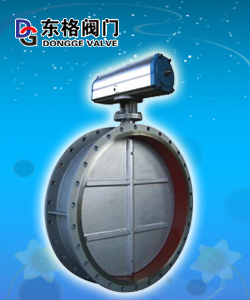

手动蝶阀 气动蝶阀 电动蝶阀 对夹蝶阀 法兰蝶阀 信号蝶阀 卫生蝶阀 衬胶蝶阀 通风蝶阀 塑料蝶阀 衬氟蝶阀 真空蝶阀 伸缩蝶阀 衬里蝶阀 焊接蝶阀 蜗轮蝶阀 美标蝶阀 不锈钢蝶阀 软密封蝶阀 硬密封蝶阀 产品详情 产品名: 通风蝶阀 型号: TD641W 口径: DN300-4000 压力: 0.05～0.1MPa 材质: 铸钢、不锈钢 用途及特点 通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为： 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。 主要技术参数 公称通径 DN（mm） 50～2000 公称压力 PN（MPa） 0.05 0.25 0.6 试验压力 强度试验 0.075 0.375 0.9 密封试验 ≤1%泄漏量 适用介质 煤气、含尘气体、烟道气等。 驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。 主要零件的材质 零件名称 材料 阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 密封圈 与阀体相同 阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢 填料 氟塑料、柔性石墨 蝶阀密封材料选用和适用温度 材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢 代号 WCB LCB WC6或WC9 C5或orC12 铬Cr-18型e、304、316 12CrMoV 耐最高温度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃ 耐最低温度e -29℃ -46℃ -29℃ -29℃ -196℃ -40℃ 适用工作温度 ≤425℃ ≤345℃ ≤595℃ ≤650℃ ≤600℃ ≤560℃ D41W- 0.5 C.P.R系列连接尺寸 2.5 6 公称通径 结构长度 （标准值） 外形尺寸 （参考值） 连接尺寸（标准值） 参考值（kg） 0.05MPa和0.25MPa 0.6MPa 毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d 50 2 108 70 215 270 65 140 110 88 4-14 140 110 88 4-14 9 65 21/2 112 80 235 270 65 160 130 108 4-14 160 130 108 4-14 12 80 3 114 95 263 270 65 190 150 124 4-18 190 150 124 4-18 15 100 4 127 105 283 270 65 210 170 144 4-18 210 170 144 4-18 17 125 5 140 120 313 310 65 240 200 174 8-18 240 200 174 8-18 23 150 6 140 132 338 310 65 265 225 199 8-18 265 225 199 8-18 25 D341W- 0.5 C.P.R.V系列连接尺寸 2.5 6 公称通径 结构长度 （标准值） 外形尺寸 （参考值） 连接尺寸（标准值） 参考值 （kg） 0.05MPa和0.25MPa 0.6MPa 毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d 50 2 108 70 286 125 193 140 110 88 4-18 140 110 88 4-14 14 65 21/2 112 80 306 125 193 160 130 108 4-18 160 130 108 4-14 15 80 3 114 95 334 125 193 190 150 124 4-18 190 150 124 4-18 17 100 4 127 105 354 125 193 210 170 144 4-18 210 170 144 4-18 20 125 5 140 120 384 125 193 240 200 174 8-18 240 200 174 8-18 25 150 6 140 132 409 125 193 265 225 199 8-18 265 225 199 8-18 29 200 8 152 160 593 165 183 320 280 254 8-18 320 280 254 8-18 47 250 10 165 187 650 165 283 375 335 309 12-18 375 335 309 12-18 67 300 12 178 220 715 165 283 440 395 363 12-22 440 395 363 12-22 78 350 14 190 245 814 175 334 490 445 413 12-22 490 445 413 12-22 96 400 16 216 270 863 175 334 540 495 463 16-22 540 495 463 16-22 130 450 18 222 297 918 175 334 595 550 518 16-22 595 550 518 16-22 142 500 20 229 322 1016 210 425 645 600 568 20-22 645 600 568 20-22 191 600 24 267 377 1128 210 425 755 705 667 20-26 755 705 667 20-26 230 700 28 292 430 1233 210 425 860 810 772 24-26 860 810 772 24-26 250 800 32 318 487 1344 210 425 975 920 878 24-30 975 920 878 24-30 320 900 36 330 537 1560 320 620 1075 1020 978 24-30 1075 1020 978 24-30 410 1000 40 410 587 1660 320 620 1175 1120 1078 28-30 1175 1120 1078 28-30 510 1200 48 470 687 1890 320 620 1375 1320 1280 32-30 1405 1340 1295 32-33 720 1400 56 530 760 2670 575 714 1575 1520 1480 36-30 1630 1560 1510 36-36 1270 1600 64 600 895 2810 575 714 1790 1730 1690 40-30 1830 1760 1710 40-36 1730 1800 72 670 995 3020 575 714 1990 1930 1890 44-30 2045 1970 1918 44-39 2750 2000 80 760 1095 3220 656 810 2190 2130 2090 48-30 2265 2180 2125 48-42 3050 网站地图| 网站首页| 产品中心|新闻中心| 经典案例 | 人才招聘 |公司简介| 联系我们| 进口阀门| 站长统计
