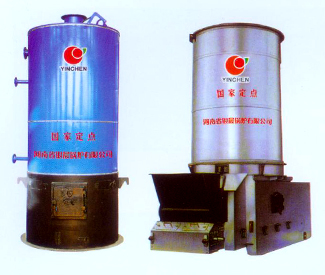

立式有机热载体锅炉:
YYL(YGL)系列有机热载体炉为组装式强制循环立式燃煤锅炉。本系列锅炉本体受热面结构紧凑,受热面由内、外密排的圆盘构成,内盘管为辐射受热面,外盘管与内盘管的外表面构成对流受热面。锅炉由上部本体和下部燃烧室组成,工地现场组合。燃烧在燃烧室内充分燃烧后,被辐射受热面吸收大部分热量后,高温烟气进入对流受热面进行换热,出锅炉后在空气预热器中加热锅炉燃烧所需的空气,再经除尘器由引风机将烟气送至烟囱排入大气。
卧式有机热载体炉
YLW(YDL)系列有机热载体炉为组装式强制循环链条炉排锅炉。锅炉本体前部为炉膛辐射受热面,由密排的双方形盘管构成;后部为对流冲刷受热面,由蛇形管束组成。锅炉由上部本体和下部链条炉排组成,工地现场组合。空气预热器布置在锅炉后面。燃烧生成的高温烟气在炉膛被吸走部分热量,经转向烟室进入对流受热面换热,出锅炉后在空气预热器中加热锅炉燃烧所需的空气,再经除尘器由引风机将烟气送至烟囱排入大气。
燃油气有机热载体炉:
YYL(YYW)系列有机热载体炉为快装式强制循环燃油(气)锅炉。本系列锅炉受热面结构紧凑,受热面由内、中、外(或内、外)密排的圆盘管构成,内盘管为辐射受热面,中、外盘管与内盘管的外表面构成对流受热面。燃料在内盘管组成的燃烧室内燃烧放热,经辐射受热面吸收大部分热量后,高温烟气进入对流受热面并进行换热。最后低温烟气由锅炉烟气出口直接排至烟囱并排入大气。
车载一体式导油炉:
YYW系列有机热载体炉为一体式强制循环锅炉。锅炉由上部本体和下部燃烧室、油气分离器、上下储油槽、循环泵、本体管道等附件组成,移动工作,吊装方便。燃烧在燃烧室内充分燃烧后,被辐射受热面吸收大部分热量后,高温烟气进入对流受热面进行换热,出锅炉后在空气预热器中加热锅炉燃烧所需的空气,再经除尘器由引风机将烟气送至烟囱排入大气。
|
