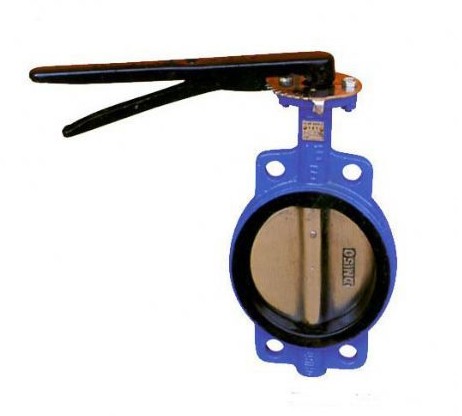

名称:D71X手动对夹式软密封蝶阀
型号:D71X
口径:50-2000
压力:1.0-1.6MPa
产品详细信息:
手动对夹式软密封蝶阀D71X的详细资料:
一、产品概述
我公司研制的手动对夹式软密封蝶阀D71X,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
二、特点
1、手动对夹式软密封蝶阀D71X采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、手动对夹式软密封蝶阀D71X具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、手动对夹式软密封蝶阀D71X结构独特,操作灵活,省力,方便。
三、手动对夹式软密封蝶阀D71X主要结束参数
公称通经DN(mm) 50~2000 50~1600
公称药理PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
四、手动对夹式软密封蝶阀D71X主要零部件材料
零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 耐油橡胶
填料 柔性石墨
五、手动对夹式软密封蝶阀D71X执行标准
制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92
六、WBLX(D72X)-10/16手动对夹式电动软密封蝶阀主要外形连接尺寸 单位:mm
DN L H H2 A B ФD
50 43 224 77 267 112.5 106
65 46 240 85 267 123 124
80 46 279 95 267 138 162
100 52 286 105 267 150 162
125 56 329 129 345 168 192
150 56 354 132 345 190 216
200 60 438 165 353 227.5 270
250 68 493 197 353 251 326
300 78 570 234 380 284.5 376
|
