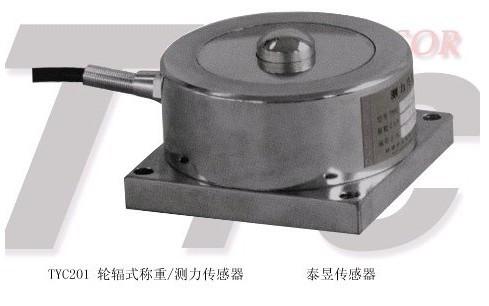

电子地磅传感器TYC204 轮辐式称重测力传感器
产品特点及结构 采用铝合金或合金钢材质;结构简单,性能稳定,精度高,互换性好。主要适用于汽车衡、动态轨道衡 料斗秤等称重、测力系统。
主要技术参数
额定载荷(t) 0.5、1、2、3、5、10、20、30
精度等级 C1、G1
绝缘电阻(MΩ) ≥5000(100VDC)
综合误差(%F.S) 0.05
激励电压(V) 9~12 (DC)
灵敏度(mV/V) 2.0±0.04
温度补偿范围(℃) -10 ~ +40
非线性(%F.S) 0.05、0.1
使用温度范围(℃) -35 ~ +65
滞后(%F.S) 0.05、0.1
零点温度影响(%F.S/10℃) 0.03
重复性(%F.S) 0.03、0.05
灵敏度温度影响(%F.S/10℃) 0.02
蠕变(%F.S/30min) 0.02、0.1
安全过载范围(%F.S) 150
零点输出(%F.S) ±1
极限过载范围(%F.S) 200
输入阻抗(Ω) 700±4
防护等级 IP65
输出阻抗(Ω) 700±3 电缆线 四芯屏蔽电缆 3~5m
接线方法 输入(电源) + : 红色;输入(电源) - : 黑色;输出(信号) + : 绿色;输出(信号) - :白色
|
